烘干機抄板的常見布置形式

抄板是轉筒烘干機的重要部件，作用是將物料抄起來并逐漸灑向熱氣流中， 以強化物料與熱氣流的熱質交換，促進烘干過程的進行。抄板的形式及數量選擇的正確與否直接影響熱效率和烘干強度。

   根據經驗，抄板的角度要考慮物料的休止角和附著性等情況，工業上常見的抄板形式有：

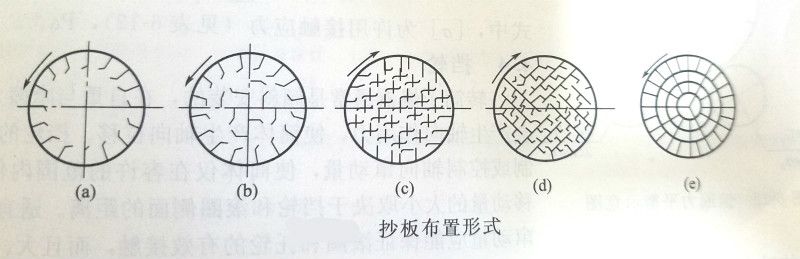

1、升舉式抄板  如圖a所示。這種抄板在工業上應用十分廣泛，主要適用于大塊物料和易粘黏的物料。用這種抄板結構，烘干機清洗容易，但轉筒的填充率較低，在0.1~0.22之間。

   2、均布式抄板   如圖b、c所示。與升舉式抄板相比，它能保證物料更均勻的分布在轉筒的全部橫截面上。對于粉末狀物料或帶一定粉塊的物料，用這種抄板比較適宜。工業上常在間接加熱轉筒烘干機中設置這種抄板，用于粉煤灰、碳酸鈣和粉狀石墨等物料的烘干。

   3、扇形抄板   如圖d所示。扇形抄板由升舉式抄板構成互不相通的扇形部分構成。物料沿著各種曲折的通道逐漸下降，與熱氣流進行充分接觸而烘干。這種抄板適用于塊狀、易脆和密度大的物料。

   4、蜂巢式抄板  如圖e所示。物料被分散在各個小格子中，從而降低了物料落下的高度，減少了烘干過程中產生的粉塵量。因此，它適用于易生粉塵的細碎物料。其填充率較高，可達0.15~0.25.

   除了以上介紹的幾種抄板外，還有翻動式等幾種布置形式，工業上應用比較少，所以在這里就不多介紹了。
